1. ¿Cuál es el ángulo del haz?

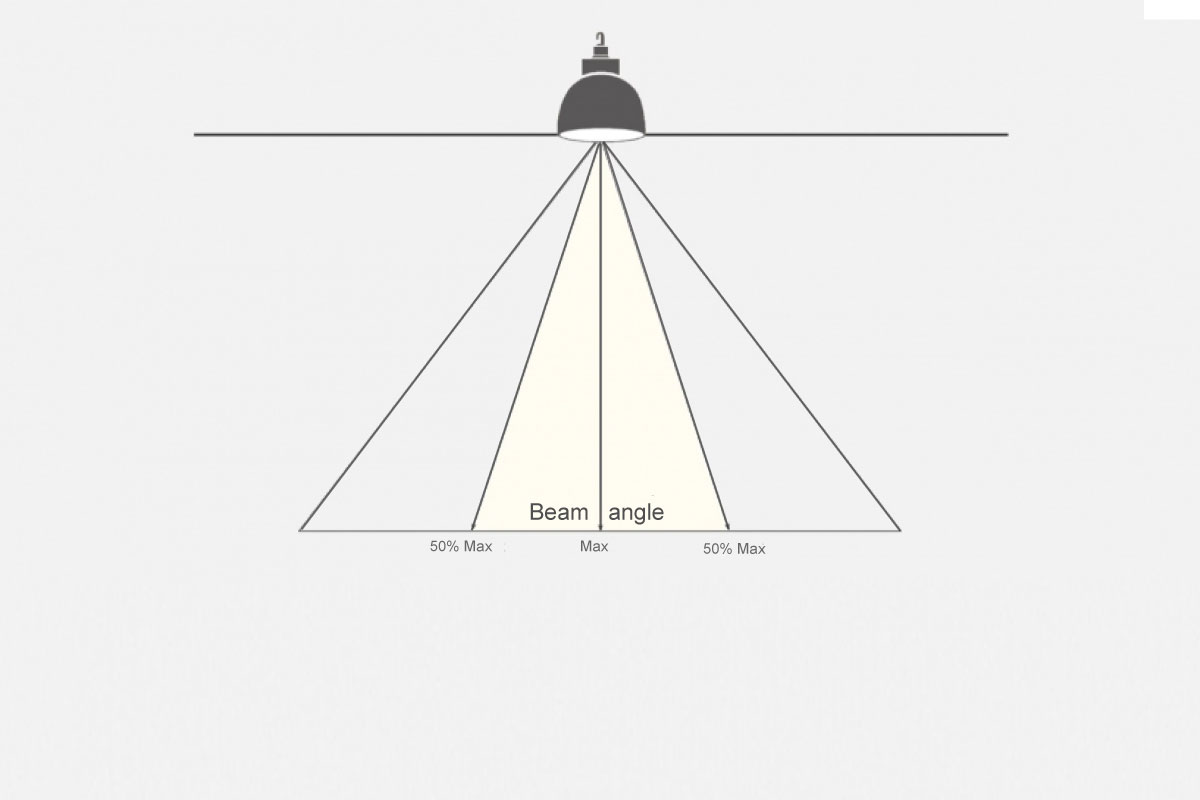

La definición de ángulo en el contexto del ángulo del haz se refiere al método de especificar la dispersión o divergencia angular de un haz de luz, generalmente expresada como el ángulo entre puntos donde la intensidad del haz cae a un porcentaje específico del máximo.

El ángulo del haz es generalmente para lámparas, pero también se puede utilizar para fuentes de luz reflectantes. Es solo que este estándar no especifica en qué casos se utiliza el 10% y en qué casos se utiliza el 50%. En aplicaciones prácticas, la CIE (Comisión Internacional de Iluminación) recomienda que el ángulo del haz sea el ángulo radial del 50% de la intensidad luminosa máxima; mientras que IES (Illuminating Engineering Society of North America) recomienda que el ángulo del haz sea el ángulo radial del 10% de la intensidad luminosa máxima. Para lámparas no completamente simétricas, como en la sección transversal de C=0° (y) en γ=0°, el ángulo del haz con una intensidad de luz del 10% de la intensidad de luz máxima puede ser diferente, es decir , el ángulo del haz de luz de la lámpara en dirección horizontal y vertical puede ser diferente. En términos generales, el rango del ángulo del haz de los downlights es de 10°~60°, y el ángulo del haz de las lámparas de techo es de aproximadamente 140°. El ángulo del haz de la lámpara se refleja en la pared/suelo iluminado como el tamaño del punto de luz y brillo. Cuanto mayor sea el ángulo del haz, menor será la intensidad de la luz central y mayor será el punto de luz. Por el contrario, cuanto menor sea el ángulo del haz, mayor será la intensidad de la luz ambiental y peor será el efecto de dispersión.

2. ¿Cómo elegir el ángulo del haz?

Además de una iluminación práctica, el diseño de la iluminación también puede crear una sensación de atmósfera. Se deben seleccionar diferentes ángulos de haz para iluminar diferentes espacios. Es necesario calcular el impacto de la distancia del foco a la pared y al suelo sobre el punto de luz.

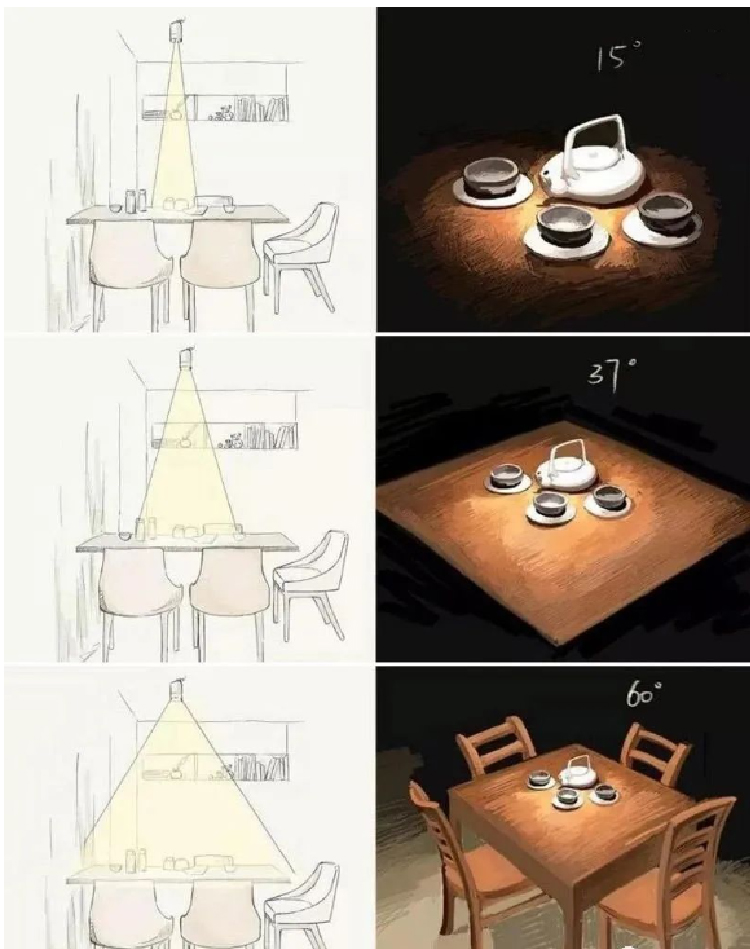

Supongamos que bajo las mismas condiciones de altura del piso (por ejemplo, la altura del piso de un ambiente doméstico es generalmente de aproximadamente 2,8 metros), si la luz también se irradia desde la parte superior del techo hacia el escritorio, el tamaño del punto de luz formado en el escritorio y la intensidad de la luz en la posición central son diferentes debido a los diferentes ángulos del haz, y la sensación será diferente. La siguiente figura es una comparación entre el dibujo de diseño y la imagen real:

Se puede observar que la percepción de la luz creada por diferentes ángulos de haz no es la misma. El ángulo del haz debe seleccionarse según el objeto irradiado real y el escenario de uso.

3. Aplicación del ángulo del haz

diferentes ángulos de haz tienen diferentes aplicaciones. Por ejemplo, un haz estrecho puede producir fácilmente un coeficiente de iluminación clave alto, lo que proporciona un fuerte impacto visual con su fuerte contraste entre la luz y la oscuridad, y puede captar la atención de las personas a la primera. Sin embargo, un contraste demasiado alto dificultará que el observador vea los detalles del objeto iluminado y, si el punto de luz es demasiado pequeño, el objeto iluminado no estará completamente iluminado. Por supuesto, en aplicaciones prácticas, también debemos considerar factores como la distancia, la dirección y el brillo ambiental de la proyección de la lámpara.

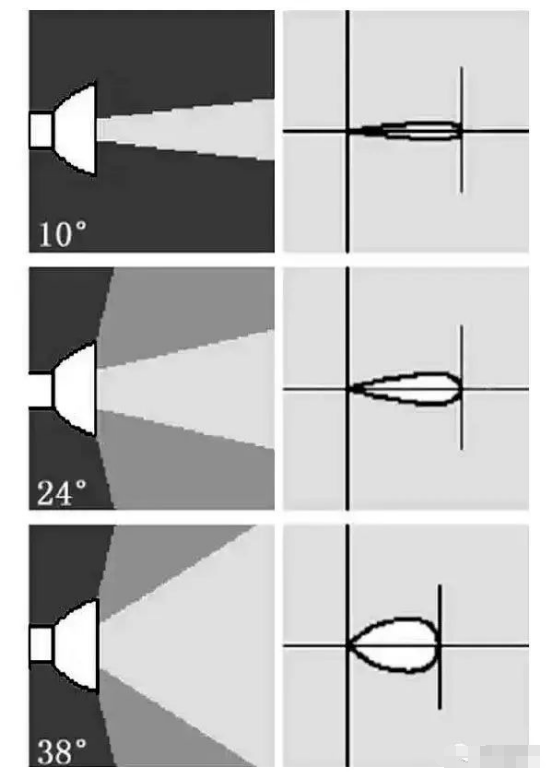

Los ángulos de haz comunes son 10°, 24° y 38°. Echemos un vistazo a los diagramas de curvas de distribución de luz de los tres ángulos del haz:

Se puede ver que la copa de la lámpara con un ángulo de 10° tiene un rango de irradiación muy pequeño, pero la intensidad de la luz central es la más grande, lo que puede formar un fuerte contraste en la superficie irradiada; la copa de la lámpara en ángulo de 38° tiene un amplio rango de irradiación, pero la intensidad de la luz central es la más pequeña y el punto de luz formado en la superficie irradiada es más suave; el efecto de ángulo de 24° está entre 10° y 38°. Es decir, para casquillos de lámpara de la misma potencia, cuanto mayor sea el ángulo del haz, menor será la intensidad de la luz central y más suave será el punto de luz resultante. Por el contrario, cuanto menor sea el ángulo del haz, mayor será la intensidad de la luz central y más intenso será el punto luminoso resultante.

En la aplicación real, los diferentes ángulos de haz tienen sus propios usos. En la imagen de arriba, 3 ángulos de haz diferentes producen 3 efectos diferentes en la estatua. El ángulo de 10° brinda un fuerte impacto visual con su fuerte contraste entre la luz y la oscuridad, lo que puede captar la atención de las personas la primera vez, pero descubrimos que: Bajo el fuerte contraste entre la luz y la oscuridad, no podemos ver claramente los detalles de la estatua de yeso y, debido a que el ángulo del haz es demasiado pequeño, la estatua no está completamente iluminada. 24° es mucho mejor que el ángulo del haz de 10°. Puede mostrar bien la textura del yeso y el comportamiento de la figura estatua, y también tiene un buen impacto visual. Las estatuas con iluminación de 38° producen un efecto suave y delicado, lo que facilita la observación de los detalles de la estatua. Sin embargo, debido al gran ángulo del haz, el fondo y la estatua se mezclan, lo que resulta difícil atraer la atención de la gente. Esta es una comparación de diferentes ángulos del haz con la misma potencia y la misma posición de proyección. En la aplicación real, también debemos considerar de manera integral parámetros como la distancia de proyección, la dirección y el brillo ambiental, y elegir diferentes casquillos de lámpara según las necesidades. Si la iluminación ambiental es alta, es posible que se requiera un ángulo de haz de 10°, porque la luz ambiental puede compensar el área no iluminada de la estatua y el fuerte contraste entre luz y oscuridad formado por el ángulo de haz de 10° en la estatua tiene un buen impacto visual. Si la distancia de instalación es cercana, se debe seleccionar 38°. A medida que la distancia se acorta, el rango de iluminación también se reducirá y la iluminación también aumentará. De manera similar, si la distancia de proyección aumenta, se debe seleccionar un ángulo de haz de 10°.
