Las lentes se fabrican según la ley de refracción de la luz. Las lentes son elementos ópticos fabricados con materiales transparentes (como vidrio, cristal, etc.). Las lentes son espejos refractivos cuyas superficies refractivas son dos superficies esféricas (parte de una superficie esférica), o una superficie esférica (parte de una superficie esférica) y un cuerpo plano transparente. Las imágenes que forma son tanto reales como virtuales. Las lentes generalmente se pueden dividir en dos categorías: lentes convexas y lentes cóncavas. Las lentes convexas son más gruesas en el medio que en el borde y hay tres tipos: biconvexas, plano-convexas y cóncavas-convexas; Las lentes cóncavas son más delgadas en el medio que en el borde y hay tres tipos: bicóncavas, planocóncavas y convexocóncavas.

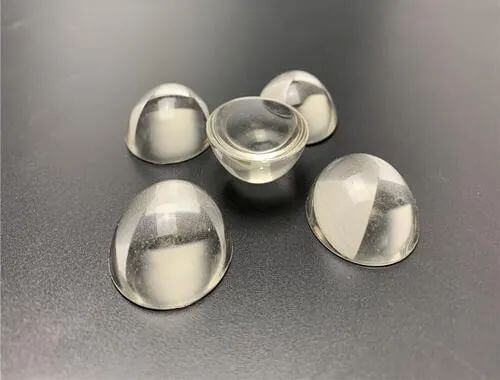

Las lentes LED son generalmente lentes de silicona. Debido a que la silicona tiene resistencia a altas temperaturas (también se puede soldar por reflujo), a menudo se empaqueta directamente en chips LED. Generalmente, las lentes de silicona son de tamaño pequeño, con un diámetro de 3-10 mm. Además, las lentes LED generalmente están estrechamente relacionadas con los LED, lo que ayuda a mejorar la eficiencia de salida de luz de los LED y el sistema óptico de lentes que cambian la distribución del campo de luz de los LED.
Debido a que la silicona tiene resistencia a altas temperaturas, a menudo se empaqueta directamente en chips LED. Generalmente, las lentes de silicona son de tamaño pequeño, con un diámetro de 3-10 mm.

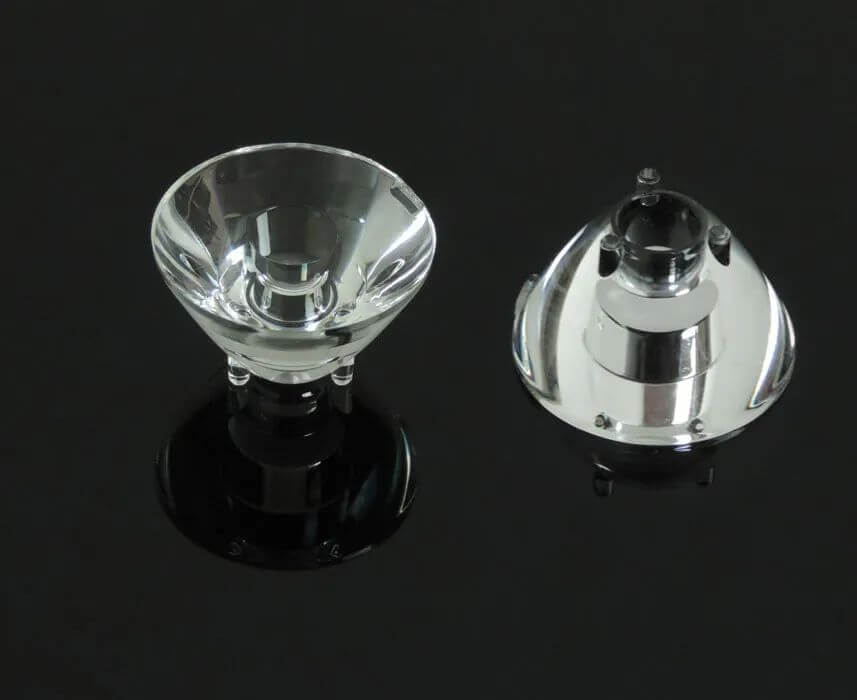

PMMA (polimetacrilato de metilo) de grado óptico, comúnmente conocido como: acrílico), material plástico, ventajas: alta eficiencia de producción (se puede completar mediante moldeo por inyección, moldeo por extrusión). Alta transmitancia de luz (la tasa de penetración es aproximadamente del 93 % con un espesor de 3 mm); desventajas: la temperatura no puede exceder los 80° (temperatura de deformación térmica 92 grados).
El principal material de lentes LED en el mercado es el PMMA, que tiene buena plasticidad y alta transmitancia de luz (hasta 93%), pero su desventaja es la resistencia a bajas temperaturas, solo alrededor de 90 grados. Las principales lentes secundarias del mercado generalmente están diseñadas con reflexión interna total (TIR para abreviar). El diseño de la lente utiliza un enfoque penetrante en el frente y la superficie cónica puede recoger y reflejar toda la luz lateral. La superposición de estos dos tipos de luz puede obtener una utilización perfecta de la luz y un hermoso efecto de punto de luz. La eficiencia de la lente TIR puede alcanzar más del 90% y se utiliza principalmente en lámparas de ángulo pequeño (ángulo de haz <60°), como focos y luces de techo.

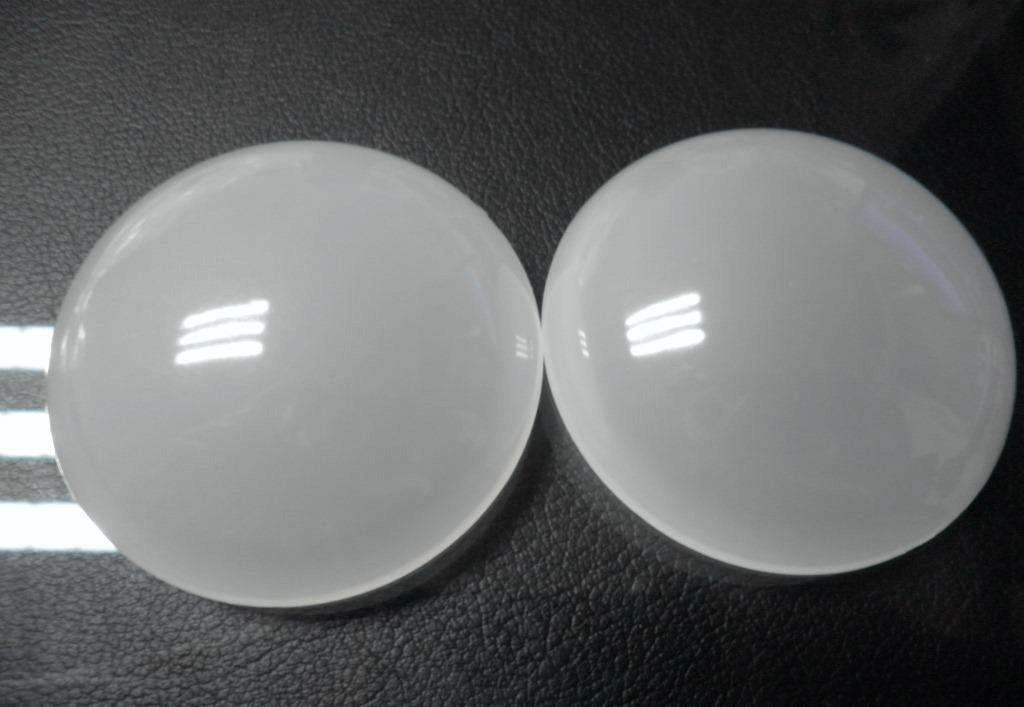

(Material de grado óptico Policarbonato (PC para abreviar). Material plástico, ventajas: alta eficiencia de producción (se puede completar mediante moldeo por inyección y extrusión); transmitancia de luz ligeramente baja (la tasa de penetración es aproximadamente del 89% cuando el espesor es de 3 mm); desventajas: la temperatura no puede exceder los 110° (temperatura de deformación por calor 135 grados).

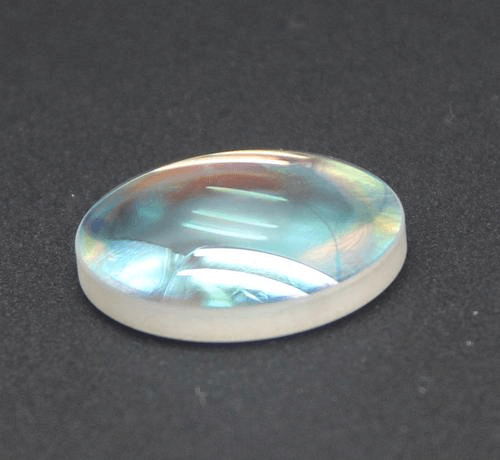

Material de vidrio óptico, ventajas: alta transmitancia de luz (97% de transmitancia con 3 mm de espesor), resistencia a altas temperaturas; desventajas: gran tamaño y peso pesado, solo
Forma, frágil, difícil de lograr la producción en masa, baja eficiencia de producción, costo más alto.
Funciones de las lentes de vidrio: 1. Luz de condensación. Una de las funciones más importantes de las lentes de cristal LED es enfocar la luz. La luz emitida por el propio chip LED está relativamente dispersa. A través de la refracción de la lente de vidrio, la luz se puede concentrar en una dirección específica, mejorando la intensidad y direccionalidad de la luz. Esto es muy útil en situaciones donde se requiere iluminación de larga distancia o iluminación de áreas específicas, como iluminación de carreteras, iluminación de escenarios, etc. La luz concentrada puede iluminar el área objetivo de manera más efectiva, reducir el desperdicio de luz y mejorar la eficiencia de la iluminación.
1. Controlar el patrón de luz. Diferentes formas de lentes de vidrio LED pueden controlar la forma y distribución de la luz. Por ejemplo, al diseñar una superficie de lente específica, se puede lograr un punto de luz circular, un punto de luz rectangular u otras formas especiales de puntos de luz. Esto permite que las lámparas LED satisfagan una variedad de necesidades de iluminación diferentes. Por ejemplo, la iluminación interior requiere una distribución de luz uniforme y suave, mientras que la iluminación exterior del paisaje puede requerir una forma específica de punto de luz para crear un efecto único.
2. Mejorar la eficiencia lumínica. Las lentes de vidrio tienen una alta transmitancia de luz y pueden reducir la pérdida de luz durante la transmisión. En comparación con las lentes fabricadas con otros materiales, las lentes de vidrio LED pueden transmitir mejor la luz y mejorar su utilización. Al mismo tiempo, la superficie de las lentes de vidrio puede recibir un tratamiento especial, como un revestimiento antirreflectante, para reducir aún más la pérdida por reflexión de la luz y mejorar la eficiencia de la luz.
3. Proteger los chips LED. Las lentes de vidrio LED pueden proteger los chips LED. Pueden evitar que el polvo, la humedad y otros factores externos corroan los chips, extendiendo la vida útil de las lámparas LED. Además, las lentes de vidrio también pueden resistir ciertos impactos externos, proporcionando protección adicional para los frágiles chips LED.
La lente principal está empaquetada (o unida) directamente en el soporte del chip LED, generalmente hecha de PMMA, PC, vidrio óptico, silicona y otros materiales. Se convierte en un todo con el LED. En teoría, el chip LED emite 360 grados, pero de hecho, el chip está fijo y empaquetado en el soporte LED, por lo que el ángulo luminoso máximo del chip es de 180 grados (también hay una pequeña cantidad de luz residual en el rango mayor que 180 grados). Además, el chip tendrá algo de luz parásita. De esta manera, la lente primaria puede captar efectivamente toda la luz del chip y obtener diferentes ángulos de salida de luz, como 180°, 160°, 140°, 120°, 90°, 60°, etc. Sin embargo, la eficiencia de salida de luz La combinación de LED con diferentes ángulos de salida de luz es algo diferente (la regla general es: cuanto mayor es el ángulo, mayor es la eficiencia).

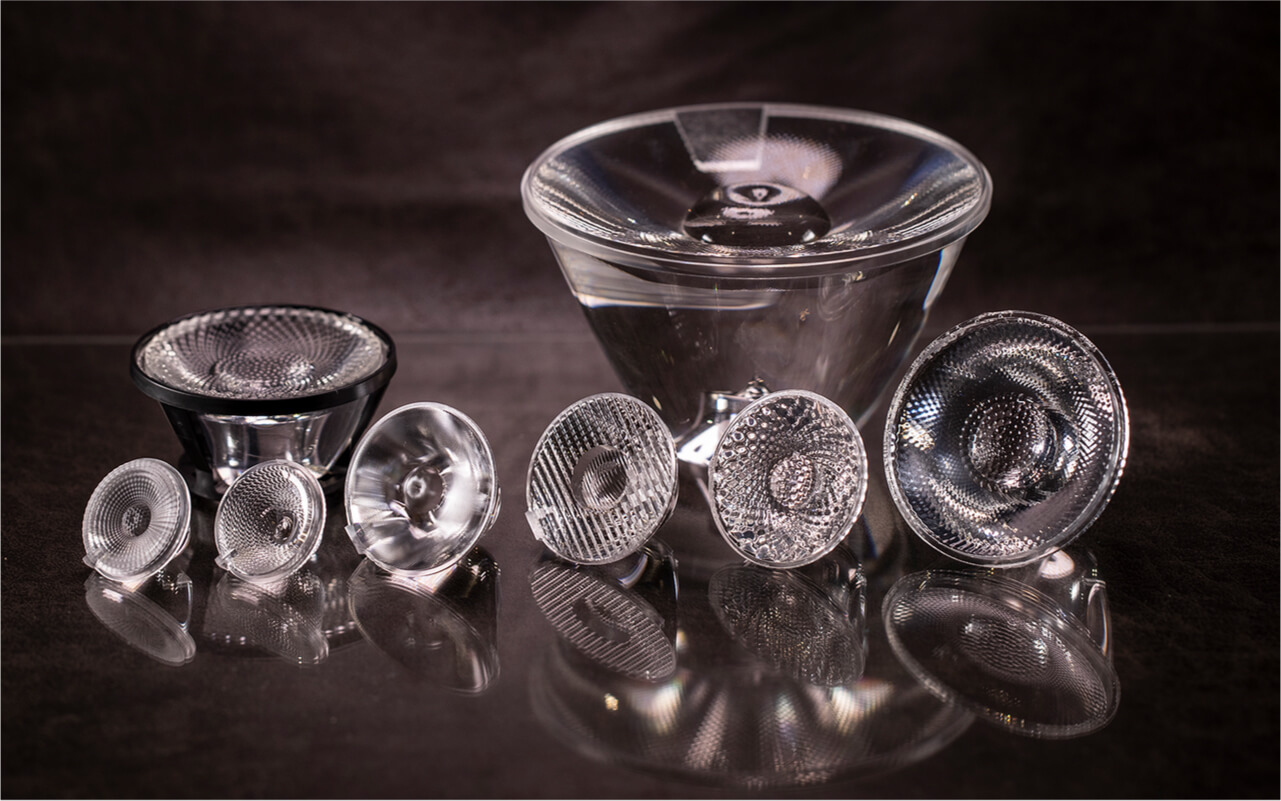

La lente secundaria y el LED son dos objetos independientes, pero su aplicación es inseparable. La función de la lente secundaria es hacer converger el ángulo de luz de la fuente de luz LED en cualquier ángulo deseado entre 5° y 160°. La distribución del campo luminoso se puede dividir principalmente en: circular, elíptica y rectangular. El material de la lente secundaria es generalmente PMMA o PC de calidad óptica; En casos especiales se puede seleccionar vidrio.
Cuando la luz LED pasa a través de una superficie curva de la lente (el doble convexo tiene una superficie curva), la luz se refractará y enfocará, y cuando se ajuste la distancia entre la lente y el LED, el ángulo también cambiará (el ángulo es inversamente proporcional a la distancia). El punto de la lente diseñado ópticamente será muy uniforme, pero debido a las limitaciones del diámetro de la lente y el modo de la lente, la tasa de utilización de la luz LED no es alta y el borde del punto tiene un borde amarillo relativamente obvio; generalmente se utiliza para enfocar en un ángulo grande (más de 50°), como lámparas de mesa, lámparas de bar y otros accesorios de iluminación interior;
La lente está diseñada para enfocar la luz en el frente con penetración, mientras que la superficie cónica puede recoger y reflejar toda la luz lateral. La superposición de estos dos tipos de luz (mismo ángulo) puede obtener la utilización de la luz más perfecta y un hermoso efecto de punto de luz. La superficie de la lente cónica también se puede cambiar para obtener diferentes efectos de punto de luz diseñándola en superficie de espejo, superficie esmerilada, superficie de cuentas, superficie rayada, superficie roscada, superficie convexa o cóncava, etc.
Se trata de fabricar una lente múltiple completa moldeando por inyección varias lentes individuales. Según las diferentes necesidades, se puede diseñar en 3 en 1, 5 en 1 o incluso en docenas de lentes en un módulo de lentes; También puede combinar dos lentes separadas a través de un soporte. Este diseño ahorra efectivamente costos de producción, logra consistencia en la calidad del producto, ahorra espacio para los mecanismos de las lámparas y facilita el logro de 'alta potencia' y otras características.
1. Requisitos del material de las lentes LED: Las lentes LED requieren materiales de alta calidad con estándares estrictos de transmisión de luz, estabilidad térmica y uniformidad. Generalmente se prefiere el PMMA de grado óptico y, para necesidades especiales, se utiliza PC de grado óptico. El PMMA (VH001) de Mitsubishi se considera el mejor, mientras que Nantong Liyang, una sucursal de Mitsubishi en China, tiene una calidad ligeramente inferior.
2. Estándares de sala limpia: para la producción se necesita un taller libre de polvo Clase 10,000 o superior. Los operadores deben usar ropa, guantes y máscaras antiestáticas, y la sala debe limpiarse e inspeccionarse periódicamente.
3. Máquinas de moldeo por inyección: Se requieren máquinas especializadas de marcas como Toshiba, Demag, Haitian y Chen Hsong para garantizar un moldeo por inyección adecuado y producir lentes de alta calidad.
4. Inspección del producto: Las lentes deben estar libres de defectos como burbujas, abolladuras o marcas de contracción. La precisión de la forma debe ser Rt<0,005 y la rugosidad de la superficie debe ser Ra<0,0002.
5. Embalaje y almacenamiento: Los productos deben embalarse en bolsas de PVC antiestáticas y a prueba de polvo y sellarse. La temperatura y la humedad deben controlarse durante el almacenamiento y las lentes no deben conservarse durante más de un año.
Las lentes LED, aunque aparentemente simples, tienen altos estándares tanto en diseño como en producción, lo que explica las diferencias de precio en el mercado. A medida que la iluminación LED siga creciendo, aumentará la demanda de lentes de calidad, lo que las convertirá en un componente clave con unas sólidas perspectivas de mercado.
1. En primer lugar, depende de la fuente de luz (LED de alta potencia). Diferentes marcas de LED de alta potencia (como CREE, Lumileds, Seúl, Osram, Edison, Changsenyuan, etc.) tienen diferentes estructuras de chips, métodos de empaque y características de luz, lo que hará que la misma lente sea diferente cuando se combina con diferentes especificaciones y marcas de LED; por lo tanto, se requiere un desarrollo específico (orientado a las marcas principales) para satisfacer las necesidades reales;
2. Utilice software de diseño óptico (como Tracepro, CodeV, Zemax, etc.) para diseñar y simular la dispersión de la luz óptica y obtener la superficie asférica óptica correspondiente;
3. La lente LED en sí es un componente óptico de precisión, por lo que tiene requisitos extremadamente altos para la precisión del molde, especialmente la precisión del procesamiento de la superficie óptica de la lente debe alcanzar 0,1 μm y la excentricidad de la lente debe estar dentro de los 3 μm. Generalmente, el procesamiento de dichos moldes de alta precisión debe contar con el siguiente equipo: máquina de procesamiento de ultraprecisión (por ejemplo: PRECITECHNANOFORM350), máquina de procesamiento integral CNC, rectificadora de superficies, fresadora, máquina de electroerosión CNC, perfiladora de superficies, etc.
4. La parte más precisa del molde es el núcleo óptico del molde. Primero, seleccionamos acero especial para el núcleo del molde para completar el espacio en blanco inicial. Después del niquelado, utilizamos una máquina de procesamiento de ultraprecisión para procesar la superficie curva con tecnología asférica.
1. Independientemente de la distancia, no hay mucha diferencia entre la pantalla (copa reflectora) y la lente. En términos de uniformidad, la lente es mejor que la copa reflectora.
2. Utilice una lente LED de ángulo pequeño, que es mejor que una pantalla de lámpara porque puede emitir luz más lejos. La luz de la pantalla ya ha sido concentrada por la lente (porque el propio LED debe tener una lente) y luego por la cubierta de la luz, lo que desperdiciará mucha luz. Es mejor concentrar la luz en la lente y el ángulo de emisión de luz de la lente es fácil de manejar.
Además: si el espacio lo permite, utilizar tres unidades de 1 W producirá resultados mucho mejores que utilizar una unidad de 3 W.
3. En comparación, la pantalla tiene un amplio rango de distribución de luz uniforme, pero la proyección de la luz no es buena, mientras que la lente es todo lo contrario.
4. La transparencia del LED parece más exclusiva.
