Este artículo analiza dos métodos de activación para la iluminación LED: controlador de corriente constante y controlador de voltaje constante. La elección del controlador depende de los requisitos de la aplicación. El controlador de corriente constante es adecuado para aplicaciones a gran escala, mientras que el controlador de voltaje constante es adecuado para escenarios sensibles al costo que requieren un ajuste flexible de la cantidad de LED.
Si has decidido instalar iluminación LED, te habrás dado cuenta de que existen diversas formas de alimentarla. Una de las decisiones más importantes es elegir qué controlador de corriente constante sigue siendo un controlador de voltaje constante. En algunos casos, ambos pueden funcionar, pero cada uno tiene ventajas y desventajas.
En los sistemas de iluminación LED, la atenuación de corriente constante es un método de atenuación común. Los LED típicos requieren una cierta corriente cuando funcionan, y la atenuación de corriente constante mantiene la corriente de salida sin cambios, lo que garantiza que el LED funcione normalmente a su corriente operativa nominal. Cuando es necesario cambiar el brillo, la fuente de alimentación ajusta la corriente de salida y la corriente operativa del LED también cambia en consecuencia, logrando así el ajuste del brillo.
● Fuente de alimentación: Las tiras de luz LED con atenuación de voltaje constante generalmente reciben voltaje de corriente continua (CC) de una fuente de alimentación.
● Conexión en serie de LED: las luces LED generalmente se conectan en serie en un circuito para formar una tira de luces LED.
● Regulación de voltaje: La fuente de alimentación proporciona un voltaje constante al LED. Cuando se requiere atenuación, la fuente de alimentación ajustará el voltaje de salida para cambiar el voltaje de funcionamiento del LED.
● Ajuste del brillo del LED: El brillo del LED es proporcional a su voltaje de funcionamiento. Al ajustar la salida de voltaje de la fuente de alimentación, se puede cambiar el voltaje de funcionamiento del LED, logrando así el ajuste del brillo del LED.
● Controlador de atenuación: Para lograr una atenuación precisa de las tiras de LED con atenuación de voltaje constante, generalmente se utiliza un controlador de atenuación. El controlador de atenuación puede recibir señales externas (como controles remotos, interruptores, sistemas domésticos inteligentes, etc.) y cambiar el brillo del LED ajustando el voltaje de salida.
● Atenuación PWM: un método de atenuación comúnmente utilizado es la modulación de ancho de pulso (PWM). Es decir, el brillo del LED se ajusta mediante un circuito de conmutación rápida. El controlador de atenuación PWM cambiará periódicamente el tiempo de encendido del LED para que funcione con un brillo diferente.

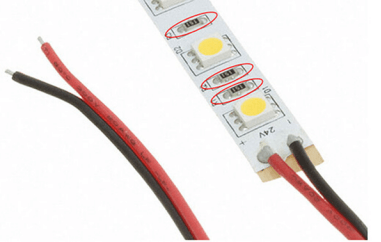

Un controlador de voltaje constante funciona proporcionando un voltaje fijo a los LED. Mantiene el nivel de potencia general ajustando la salida de corriente. Si sus LED o tiras de LED están claramente marcados para un voltaje específico, entonces un controlador de voltaje constante puede ser su mejor opción. Los controladores de voltaje constante suelen estar disponibles en 12 V o 24 V. Los controladores de voltaje constante son menos costosos que los controladores de corriente constante porque requieren menos componentes. Los controladores de voltaje constante también son más fáciles de reemplazar los LED. Puede agregar o quitar LED según sea necesario y, siempre que los requisitos de voltaje sigan siendo los mismos, el controlador debería poder aumentar o disminuir la corriente para adaptarse a la nueva configuración (siempre que los requisitos actuales de todos los LED estén dentro del rango de el conductor). Al usarlos, sus LED deben tener protección contra sobrecorriente (OCP) incorporada. Generalmente, esto se logra con una resistencia, como se marca en el círculo rojo a continuación:
Cuando se utiliza un controlador de voltaje constante, si los requisitos de voltaje cambian ligeramente (como cuando cambia la temperatura), la corriente puede cambiar significativamente para mantener el mismo nivel de potencia. Esto puede exceder fácilmente el límite actual del LED, provocando fluctuaciones en la salida de luz, acortamiento de la vida útil o incluso daños directos al LED. Por lo tanto, es muy importante tener OCP en el LED. Si su LED está diseñado teniendo esto en mente, es seguro utilizar un controlador de voltaje constante.
Un controlador de corriente constante funciona proporcionando una corriente fija al LED. Lo hace ajustando la salida de voltaje para mantener el nivel de potencia general. Aunque es más fácil controlar con precisión la salida de corriente que la salida de voltaje, requiere más componentes y, por lo tanto, suele ser más caro. Sin embargo, los LED generalmente tendrán una salida de luz más estable, mayor confiabilidad y mejor eficiencia cuando se utiliza un controlador de corriente constante. La desventaja es que los controladores de corriente constante son más engorrosos a la hora de realizar cambios de iluminación. Cambiar la cantidad de LED cambiará naturalmente los requisitos actuales del sistema, lo que puede hacer que el controlador aumente el voltaje a un nivel que no sea seguro para los LED, por lo que será necesario ajustar o reemplazar el controlador según los nuevos requisitos actuales. .
● Fuente de alimentación: Los LED de atenuación de corriente constante generalmente reciben corriente continua (CC) de una fuente de alimentación.
● Conexión en serie de LED: las luces LED generalmente se conectan en serie en un circuito para formar tiras de luz LED o módulos LED.
● Regulación de corriente: La clave para la atenuación de corriente constante es mantener constante la corriente de funcionamiento del LED. La fuente de alimentación proporciona una corriente estable al LED para garantizar que el LED funcione normalmente a la corriente nominal.
● Ajuste del brillo del LED: El brillo del LED es proporcional a su corriente de funcionamiento. Al ajustar la salida de corriente de la fuente de alimentación, se puede cambiar la corriente de funcionamiento del LED, logrando así el ajuste del brillo del LED.
● Controlador de atenuación: Para lograr una atenuación precisa de las tiras de LED con atenuación de corriente constante, generalmente se utiliza un controlador de atenuación. El controlador de atenuación puede recibir señales externas (como controles remotos, interruptores, sistemas domésticos inteligentes, etc.) y cambiar el brillo del LED ajustando la corriente de salida.
● Atenuación lineal: la atenuación de corriente constante generalmente adopta atenuación lineal. Al ajustar la corriente de salida, el brillo del LED se puede cambiar linealmente. Esto ayuda a mantener la temperatura de color del LED relativamente estable en diferentes niveles de brillo.

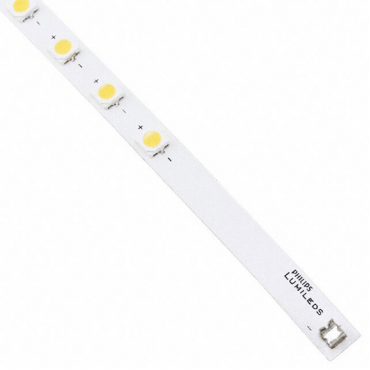

Los controladores de corriente constante son una buena opción para la mayoría de las aplicaciones a gran escala, especialmente en términos de uso de energía y costos de mantenimiento. Si sus LED no tienen protección contra sobrecorriente incorporada, necesitará usar un controlador de corriente constante, como se muestra a continuación. Tenga en cuenta que no hay resistencia entre las tiras de LED, por lo que se debe utilizar un controlador de corriente constante.
Los LED que requieren corriente constante deben enumerar los requisitos actuales así como el rango de voltaje que pueden aceptar para evitar daños. Asegúrese de que el controlador que elija cumpla con los requisitos actuales y que la salida de voltaje esté dentro del rango especificado para el LED para evitar la sobrecarga del LED.
En breve: Los controladores de corriente constante son más eficientes y es menos probable que dañen su inversión en LED, pero son más complicados de ajustar. Los controladores de voltaje constante son más baratos y más fáciles de ajustar según la cantidad de LED, pero es más probable que dañen los LED, consuman más energía y requieran que los LED tengan protección contra sobrecorriente incorporada. Lo que elija dependerá de las necesidades de su aplicación.
Gracias por tu tiempo :)
